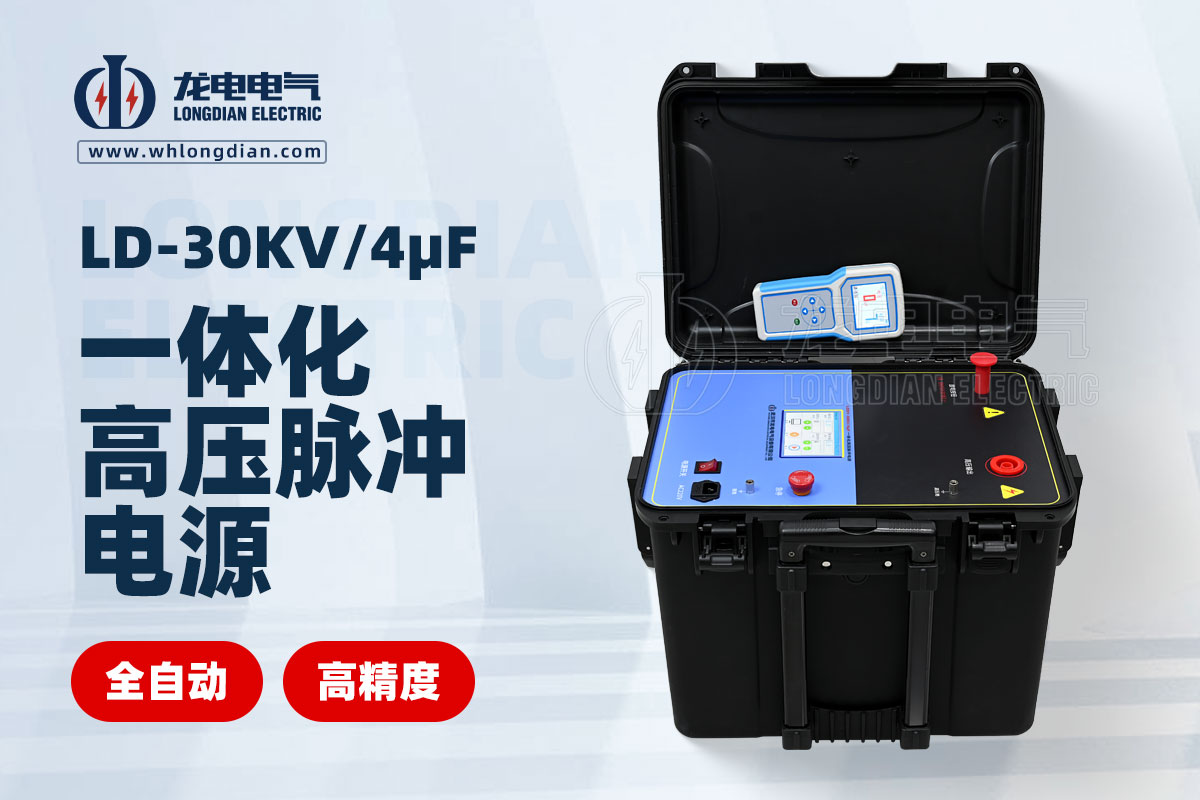

電纜故障一體化高壓脈沖電源是一種集成了高壓直流電源、儲能電容器、高壓放電間隙和采樣器等多個組件的設備。它通過產生高壓脈沖，施加到故障電纜上，利用產生的反射波形來精確計算故障點的位置。

工作原理

1. 高壓脈沖的產生:

• 充電過程: 直流高壓電源將電能轉化為高壓直流電，并將其儲存在大容量的電容器中。電容器就像一個能量蓄電池，為后續的放電提供能量。

• 放電過程: 當需要進行故障檢測時，觸發裝置會迅速接通放電回路，電容器中的高壓電能通過高壓放電間隙瞬間釋放，產生一個幅值很高、持續時間很短的高壓脈沖。

2. 故障波的產生與傳播:

• 脈沖注入: 高壓脈沖通過測試線注入到待測電纜中。

• 故障點反射: 當脈沖傳播到電纜故障點時，由于阻抗不連續，會產生反射波。反射波沿電纜向測試端傳播。

• 波形疊加: 入射波和反射波在測試端疊加，形成復雜的波形。

3. 故障定位:

• 波形分析: 設備內置的采樣器會對疊加波形進行采樣，并通過專用的軟件進行分析。

• 時間差法: 通過測量入射波和反射波到達測試端的時間差，結合電磁波在電纜中的傳播速度，可以精確計算出故障點到測試端的距離。

關鍵技術

• 高壓脈沖技術: 確保脈沖幅值足夠高，能量足夠大，能夠可靠地激發故障點。

• 波形分析技術: 采用先進的數字信號處理技術，對采集到的波形進行快速、準確的分析。

• 故障判別算法: 根據不同的故障類型，采用不同的故障判別算法，提高故障定位的準確性。

優勢特點

• 高效便捷: 一體化設計，操作簡單，測試效率高。

• 精度高: 采用先進的測量技術，定位精度高。

• 可靠性強: 組件質量可靠，穩定性好。

• 安全性高: 具有過壓、過流保護等安全措施。

應用領域

• 電力系統: 電力電纜、通信電纜的故障檢測和維修。

• 工業生產: 工業設備控制電纜、傳感器電纜的故障診斷。

• 建筑工程: 建筑物內電纜的隱患排查。
