在電力系統中，變壓器是核心設備之一，其運行穩定性直接關系到電網安全。然而，變比誤差超標是常見的故障現象，可能導致計量失準、損耗增加甚至設備損壞。如何快速鎖定問題根源？小編結合變比誤差分析與變壓器故障診斷經驗，總結5步高效排查法，助您精準定位繞組問題，提升電力設備檢測技巧。

一、第一步：驗證變比測試數據準確性

變比誤差超標可能是測試誤差而非真實故障。優先排查以下環節：

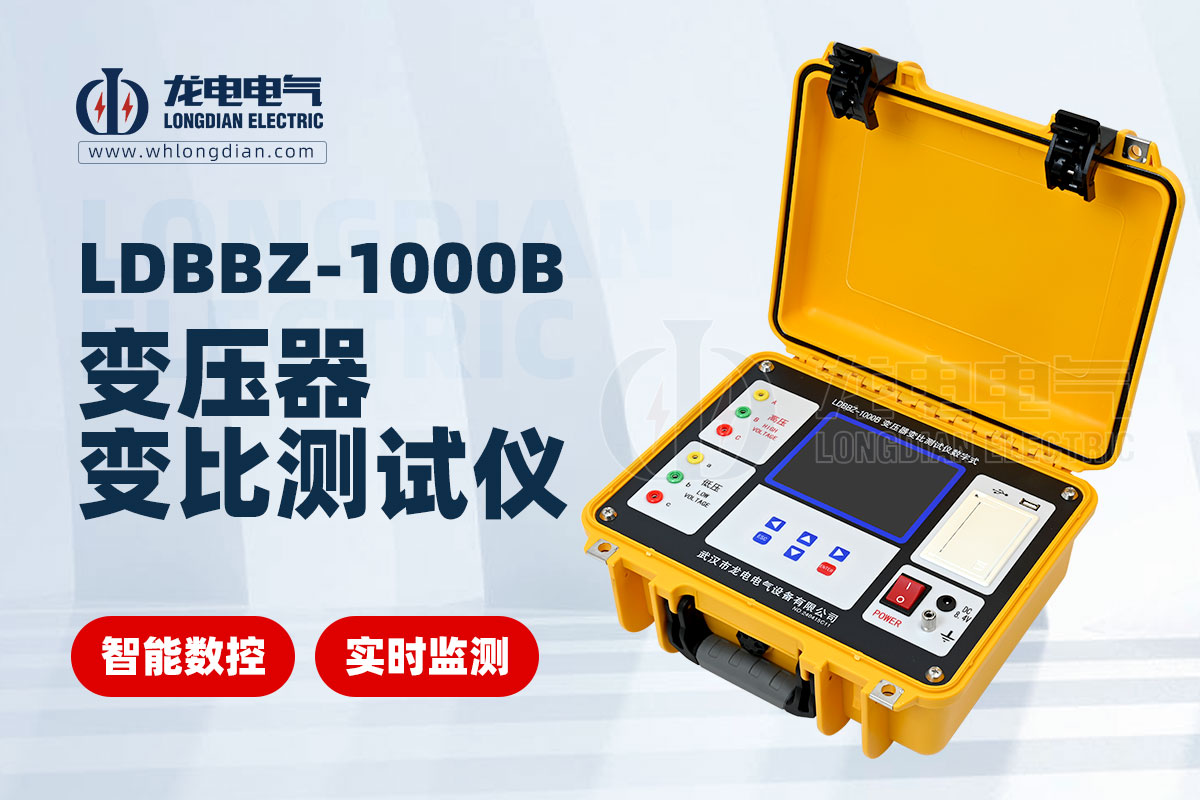

儀器校準：確認變比測試儀在校驗周期內，避免儀器漂移導致數據偏差。

接線方式：檢查高低壓側接線是否正確（如Y/Δ接線需對應測試模式）。

環境干擾：排除強電磁場、溫濕度異常對測試結果的影響。

提示：重復測試3次以上，取平均值減少隨機誤差。

二、第二步：檢查繞組分接開關狀態

分接開關接觸不良或檔位錯誤是變比異常的常見原因：

檔位核對：確認實際檔位與銘牌標注一致，避免人為操作失誤。

接觸電阻測試：使用微歐計測量開關觸頭電阻，若超過50μΩ需清潔或更換觸頭。

機械結構檢查：觀察開關是否存在卡澀、松動，彈簧壓力是否達標。

案例：某110kV變壓器變比誤差達2.5%，經查為分接開關氧化導致接觸電阻過高，處理后誤差降至0.3%。

三、第三步：排查繞組匝間短路或開路

繞組內部缺陷會顯著改變變比：

直流電阻測試：對比三相繞組電阻，偏差超過2%提示匝間短路或斷線。

頻響分析法（SFRA）：通過頻率響應曲線檢測繞組變形或局部放電。

空載試驗：若空載電流異常增大，可能伴隨匝間絕緣損壞。

關鍵點：結合變比誤差與直流電阻數據，可區分故障類型（如高壓側誤差大可能為匝間短路）。

四、第四步：評估鐵芯與絕緣狀態

鐵芯故障或絕緣劣化會間接影響變比：

鐵芯接地檢測：多地點接地可能引發渦流損耗，導致局部過熱和磁路異常。

絕緣油色譜分析：若油中乙炔（C?H?）含量升高，提示放電性故障影響繞組絕緣。

局部放電測試：定位絕緣薄弱點，避免因局部放電加速繞組老化。

數據參考：正常變壓器油中C?H?含量應＜1μL/L，超標需緊急處理。

五、第五步：綜合診斷與故障定位

若以上步驟未解決問題，需結合多維度數據交叉分析：

歷史數據對比：調取歷年變比測試記錄，判斷誤差是否呈漸進性惡化。

負載試驗：模擬實際工況，觀察變比誤差是否隨負載率變化。

紅外熱成像：掃描變壓器表面溫度，異常熱點可能對應內部繞組故障區域。

經驗總結：80%的變比誤差超標由分接開關或繞組接觸問題引起，但復雜故障需系統性排查。

變比誤差超標是變壓器故障的“預警信號”，通過科學的變比誤差分析與電力設備檢測技巧，可快速縮小故障范圍。建議定期開展預防性試驗（如變比、直流電阻、絕緣電阻測試），結合在線監測技術，實現變壓器健康狀態的動態管理，避免非計劃停電損失。
